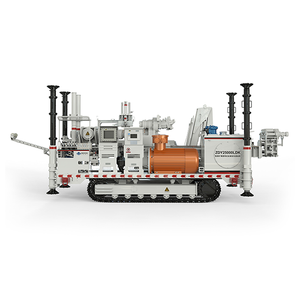

ZDY25000 ／ 20000 ／ 15000 ／ 12000LD Directional Rigning

1. Wprowadzenie

Ta seria wiertniczek jest wykorzystywana do wiercenia kierunkowego o wysokiej precyzyjnej i bardzo długiej odległości w kopalniach węgla. Mogą wykonywać wiercenie kierunkowe silnika dolnego, wiercenie obrotowe, wiercenie kierunkowe kompozytowe i inne techniki budowlane. Są one wykorzystywane do drenażu gazu, eksploracji wody i drenażu, eksploracji struktury geologicznej, wykrywania grubości szwu węgla, dachu wtrysku wody i innej konstrukcji. Rejs wiertniczy ma dużą pojemność rotacyjną, może przeprowadzić konstrukcję wiertarki na dużych kątach i może być używana z różnymi specyfikacjami zwykłych rur wiertniczych, rur wiertniczych, rur wiertniczych i narzędzi do wiercenia rybnego. Ma silną zdolność adaptacyjną i może wiercić ponad 1500 m. Dzięki zdolności do budowy bardzo długości wiercenia kierunkowego w szwach węglowych, maksymalna głębokość wiercenia zestawu wiertniczego ZDY15000LD osiągnęła 3353 m, ustanawiając nowy rekord świata w dziedzinie podziemnego wiercenia długiego kierunkowego w kopalniach węgla.

2. Charakterystyka techniczna

1. RET wiertnicza przyjmuje strukturę układu zawołania, z niezależną zdolnością do chodzenia, łatwym przeniesieniem i elastycznym układem na miejscu.

2. System obrotowy i system zasilający platforma wiertniczego są odpowiednio zaprojektowane z szybkimi i powolnymi trybami obsługi w celu spełnienia różnych wymagań budowlanych, takich jak normalne wiercenie, wiercenie złożone i regulacja orientacji wiertniczej, i może osiągnąć precyzyjną regulację orientacji wiercenia. Moduł graniczny momentu obrotowego jest ustawiany osobno dla szybkich i powolnych systemów obrotowych, co zwiększa funkcjonalną zdolność adaptacyjną zestawu wiertniczego odpowiednio do wiercenia obrotowego i wiercenia kierunkowego i odgrywa rolę w ochronie bezpieczeństwa.

3. Kolejne szyny wiertniczej są wykonane z materiałów odpornych na zużycie, które mają charakterystykę długiej żywotności i łatwej wymiany.

4. RET wiertnicza może zaspokoić potrzeby wydajnego zasilania do bardzo długiego odległości wiercenia kierunkowego, jednocześnie biorąc pod uwagę potrzebę silnego wyciągania z narzędzi wiertła po utknięciu wiertła.

5. Układ hydrauliczny platformy wiertniczej przyjmuje tryb pracy jednorazowego działania, a każdy siłownik jest obsługiwany niezależnie przez hydrauliczny uchwyt sterujący. Proces działania i kluczowe działania są proste i intuicyjne.

6. RET wiertnicza ma aktywną funkcję pływającego cylindra podczas odkręcenia rurki wiertniczej. W porównaniu z pasywnym trybem pływającym cylindrem może skutecznie chronić rurę wiertniczą i zapobiec uszkodzeniu nici.

7. Układ hydrauliczny zestawu wiertniczego przyjmuje technologię wrażliwą na obciążenie i stałą kontrolę mocy, która ma charakterystykę znacznego oszczędności energii, wysokiej niezawodności i dobrej operacji.

8. Użyj dużego otwierającego kompozytowego uchwytu z maksymalną odległością otwierającego 200 mm, aby zapewnić skuteczne zaciskanie rury wiertniczej, zapobiec spadaniu ćwiczeń podczas budowy i ułatwiaj wymagania dotyczące obniżenia obudowy podczas budowy wiercenia kierunkowego.

3. Parametry techniczne
