1. Wprowadzenie
Aktywność magmowa w obszarze eksploracyjnym jest silna, nie tylko atakując szeroki zakres, ale także atakuje wiele pozycji (ryc. 1), co wpływa na wydobycie węgla. Technologia wiercenia może zidentyfikować skały magmowe, ale trudno jest szczegółowo podzielić zakres dystrybucji i trend zmian bocznych skał magmowych przez wiercenie.
Rycina 1: Zakres wtargnięcia magmowego
2. Rozwiązanie leczenia
Badanie sejsmiczne 3D bada tryb włamania i zakres skał magmowych głównie następującymi dwiema metodami: zbadaj charakterystykę profilu czasu sejsmicznego skał magmowych atakujących szwy węgla na różne sposoby zgodnie z danymi wiertniczymi i profili geologicznych połączeń; Badaj zakres erozji skał magmowych za pomocą analizy wielu atrybutu.
(1) Profil czasowy interpretacja skał magmowych
① Gdy grube skały magmowe wtrąciły się między dwoma szwami węgla, różnica czasu odbijanych fal w szwach węglowych stopniowo wzrastała;
② Kiedy skała magmowa przeszła przez szew węgla, spowodowałoby to oczywiste zwichnięcie zdarzenia szwu węgla o słabej przyczepności, ale nie ma zwichnięcia zdarzeń w górnej i dolnej części szwów węgla (ryc. 2).
(a) Magmatyczna penetracja skały w profilu czasowym CDP1800
(b) Magmatyczna penetracja skały w profilu czasowym CDP1812
Rycina 2: Odbicie magmowego wtargnięcia w profilach czasowych
(2) Interpretacja atrybutów skał magmowych
Przyjmując atrybuty sejsmiczne jako dane przykładowe, skały magmowe zidentyfikowano za pomocą analizy klastrowania wielu atrybutów. Na podstawie drobnej interpretacji pozycji wyodrębniono różne atrybuty międzywarstwowe, a atrybuty wrażliwe na skały magmowe wybrano po normalizacji atrybutów sejsmicznych, a rozkład magmy określono za pomocą analizy skupienia (ryc. 3).

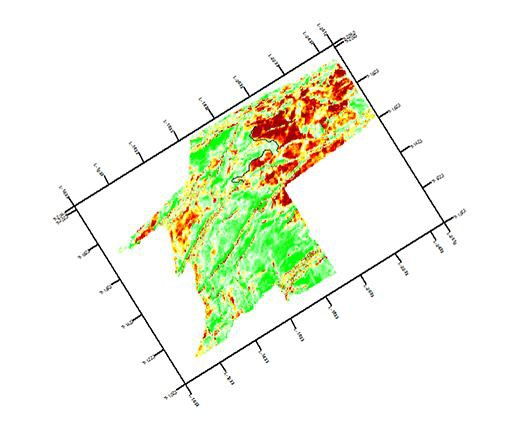

Rysunek 3: Rozkład skał magmowych w szwie węgla 82 (obszar czerwony)
3. Sytuacja w pracy
Było 183 wiązki przewodów sejsmicznych 3D, 246 linii badawczych, 309 fizycznych punktów testowych (149 punktów dla testów, 10 dla małej refrakcji i 150 punktów fizycznych w jednej sekcji testowej) i 36 902 fizycznych punktów produkcyjnych (w ten sposób łącznie 37 211 punktów fizycznych), z pełnym obszarem zasięgu 22,33 km2.
Rekordy zostały ocenione. Było 23 842 zapisy klasy A, z stopą A 64,61%, 12 716 zapisów klasy B, z stopą B stopnia B 34,46%i 344 rekordami złomu z wskaźnikiem odrzucenia 0,93%. Wszystkie zapisy testowe i małe refrakcji były kwalifikowane.
4. Osiągnięte osiągnięcia
(1) Ochody głównych warstw docelowych w obszarze eksploracji są kontrolowane, a granica wychodek głównego szwu węgla jest zasadniczo zgodna z oryginalnymi wynikami eksploracji, ale granica wyjścia górnego interfejsu wapienia ordowiku znacznie się rozszerza na zachód.
(2) Stwierdzono, że uskoki i fałdy są opracowywane w głównym szwie węglowym, a górny interfejs wapienia ordowiku ma spadek o ponad 3 m. W sumie zinterpretowano 2319 błędów.
(3) Zakres wpływów skał magmowych na głównym szwie węgla w obszarze eksploracji został przeanalizowany i zinterpretowany, i stwierdzono, że wtargnięcie skały magmowego charakteryzuje się penetracją podłużną i erozją poprzeczkową. W głównym szwie węgla znaleziono w sumie 38 zjawisk penetracji podłużnej (ryc. 4).
Rycina 4: Schematyczny schemat skały magmowej penetrujący linię graniczną dachu i podłogę głównego wydobytego szwu węgla
5. FAQ
P1: Czy skały magmowe mogą tworzyć odbite fale w objętości danych sejsmicznych?
Odp.: Z powodu litologii wtargnięcie magmowego ma wysoką dużą prędkość fali, która może tworzyć kontrast oporności na dużą falę z otaczającymi skałami, dzięki czemu może teoretycznie tworzyć fale odbijane, ale wytrzymałość fal odbijanych jest również związana z grubością wtargnięcia magmatycznego.
P2: Czy granica szwu węgla penetrującego skały jest usterką?
Odp.: Magmatyczny penetrujący skałę szew węglowy spowoduje zmianę podniesienia szwów węgla po obu stronach, która ma naturę błędu w kształcie, ale nie jest to distrofizm spowodowany stresem tektonicznym, ale zjawisko geologiczne tworzące się przez magmatyczne skały penetrujące przez warstwa, więc nie można go było nazwać uskokiem, ale można go traktować jako uskokiem w rzeczywistej produkcji.
